敬告用戶：
歡迎您選用DDSJ－318型電導率儀，請您在初次使用或長時間未使用本儀器前詳細閱讀使用說明書，它將幫助您更好的使用本儀器。
儀器超過一年必須送計量部門或有資格的單位復檢，合格后方可使用。
目錄
一、 概述
二、 儀器主要技術性能
三、 儀器結構
四、 儀器使用
五、 儀器的維護
六、 儀器的成套性
七、 附錄
一、概述
DDSJ-318型電導率儀(以下簡稱儀器)是一臺新穎的實驗室分析儀器，它適用于實驗室精確測量水溶液的電導率、電阻率、總?cè)芙夤虘B(tài)量(TDS)、鹽度值，也可用于測量純水的純度與溫度，以及海水淡化處理中的含鹽量的測定。
本儀器具有以下特點：
1. 儀器可進行電導率、電阻率、總固態溶解物(TDS)、鹽度以及當前溶液的溫度值的測量。
2. 儀器采用微處理器技術，使儀器具有自動溫度補償、自動校準、自動量程切換等功能。
3. 儀器具有標定功能，用戶可標定電極常數或TDS轉換系數。對于要求精確測量的用戶，儀器支持二點標定。
4. 儀器采用大屏幕5.7英寸觸摸屏，中文設計，具有良好的人機界面，操作方便。
5. 儀器支持GLP規范：
儀器要求設置操作者編號，并記錄所有操作者的過程；
儀器記錄并允許打印標定數據。
儀器最多支持存貯符合GLP規范的1500套測量數據。
6． 儀器由于存貯數據量大，采用了圖形方式顯示存貯的數據，方便查閱、打印、刪除等操作。
7． 儀器允許查閱當前測量模式下的使用參數和上一次的標定數據。
8． 儀器共有三種測量模式：連續測量模式、定時測量模式和平衡測量模式，可以滿足用戶的不同測量需要。
9． 儀器具有標準RS232接口和USB接口，配合專用的通信軟件，可以實現與PC的連接。
10． 儀器具有斷電保護功能，在儀器使用完畢關機后或非正常斷電情況下，儀器內部貯存的測量數據、標定數據以及設置的參數不會丟失。
二、儀器主要技術性能
1 儀器級別
電導率：0.5級。
2 測量范圍
a) 電導率：0.055μS/cm～199.9ｍS/cm；
b) 電阻率：5.00Ω•cm～18.25MΩ•cm；
c) TDS：0.000mg/L～100.0g/L；
d) 鹽度：鹽的質量分?jǐn)?shù) (0.0～8.00)%；
e) 溫度：(-5.0～135.0)℃；分辨率: 0.1℃。
3 電子單元引用誤差
a) 電導率：±0.50％FS；
b) 電阻率：±0.50％FS；
c) TDS：±0.50％FS；
d) 鹽度：±0.10%；
e) 溫度: ±0.3℃。
4 儀器引用誤差
a) 電導率：±0.80％FS；
b) 鹽度：±0.2 %；
e) 溫度: ±0.4℃±1個字（- 5℃≤T≤60.0℃）；
±1.0℃±1個字（60℃<T≤135.0℃）。
5 輸出方式
觸摸式5.7吋液晶顯示屏；具有標準RS232,USB輸出接口。
6 儀器正常工作條件
a) 環境溫度: (5.0～35.0)℃；
b) 相對濕度: 不大于85％；
c) 供電電源：DC穩壓電源（9VDC，800mA，內正外負)；
d) 周圍無影響性能的振動存在；
e) 周圍空氣中無腐蝕性的氣體存在；
f) 周圍除地磁場外無其他影響性能的電磁場干擾。
7 外形尺寸
長×寬×高, mm：250×195×100。
8 重量：約2 kg。
三、儀器結構
1 儀器正面圖
（1）主機； （2）觸摸顯示屏；

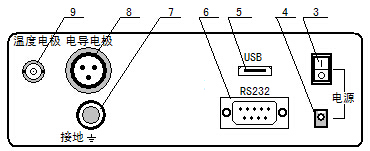

2 儀器后面板
（3）開關；（4）電源插座； （5）USB插座；（6）RS-232插座；
（7）接地端；（8）電導電極插座；（9）溫度電極插座。
3 儀器配件及附件

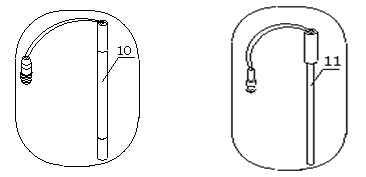

（10）DJS-1C型電導電極； （11）T-818-B-6型溫度傳感器（溫度電極）；

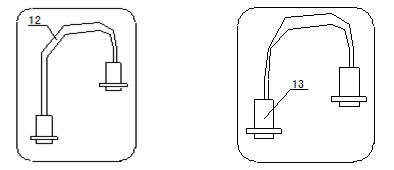

（12）打印機連接線； （13）RS-232通訊線；

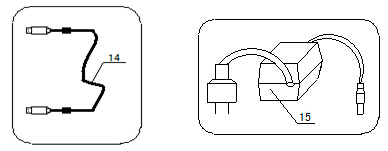

（14）USB通訊線 （15）9V,800mA穩壓電源(內正外負)；
（16）REX-3多功能電極架
四、儀器使用
4.1 儀器安裝
A、將主機（1）和REX-3多功能電極架（16）放在臺面上。
B、請將隨機攜帶的相應電極（或者用戶另外選購的電導電極），如DJS-1C型 電導電極（10）和T-818-B-6型溫度電極（11）放在REX-3多功能電極架（16）上，拔下電極套。
C、將DJS-1C型 電導電極（10）插入電導電極插座（8）；將T-818-B-6型溫度電極（11）即T-818-B-6型溫度傳感器插入溫度電極插座（9）；將9V,800mA穩壓電源(內正外負)（15）插入電源插座（4）；
若用戶配置串口打印機TP―16型打印機(具體打印機的安裝、設置和使用請參考打印機的使用說明書以及本儀器有關章節），則將打印機連接線（12）連接儀器的RS-232插座（6）和打印機；
若用戶需要通訊連接，則將RS-232通訊線（13）（或者USB通訊線（14））插入儀器的RS-232插座（6）（或者USB插座5）。
D、連接正確以后，開機，按后面的相關章節即可開始測量。
4.2開/關機
將儀器配套使用的電源適配器（9VDC 800mA穩壓電源，內正外負）插入電源插口，并打開電源開關，儀器即顯示“DDSJ－318 電導率儀”等字樣，稍等片刻，儀器自動進入起始狀態，用戶即可開始使用儀器。
使用完畢以后，關閉電源開關，儀器關機。
4.3 儀器的起始狀態
儀器的起始狀態顯示如圖，其中顯示屏左上方顯示有當前的系統時間；下方為當前設置好的測量模式，包括測量參數；右面為“設置”、“查閱”以及“測量”按鍵。右上方的“設置”按鍵，可以設置測量模式、手動溫度、系統設置以及設置電極常數和TDS轉換系數等；中間的“查閱”按鍵，可以查閱電導測量參數、TDS測量參數以及查閱存貯數據；右下方為“測量”按鍵，按此鍵即可開始測量。
4.4 起始狀態下的設置功能
本設置功能可以設置可以設置測量模式、手動溫度、系統設置以及設置電極常數和TDS轉換系數等。在儀器的起始狀態下，按“設置”鍵，儀器顯示設置菜單，顯示如圖：
用戶可以直接按相應的菜單項，再按“確認”鍵選擇相應的功能模塊；按“取消”鍵或者按“×”（退出）鍵退出設置菜單。
“設置測量模式”：設置當前的測量模式，本儀器支持三種測量模式，連續測量模式、定時測量模式和平衡測量模式；
“設置手動溫度”：如果儀器不接溫度傳感器，可以使用手動溫度值；
“系統設置”：設置必要的GLP選項、系統時間等；
“設置電極常數”或者“設置TDS轉換系數”：可以由此進入設置電極常數、TDS轉換系統、溫度補償系數等功能模塊，方便使用。
4.4.1 設置測量模式
儀器支持三種測量模式，包括連續測量模式、定時測量模式以及平衡測量模式。在儀器的起始狀態下，按“設置”鍵，再按“確認”鍵后，即可設置測量模式，顯示如圖，其中左面為要測量的參數，包括電導率、TDS、鹽度等，用戶任意選擇一個，這個參數指用戶下次進入測量時顯示的第一參數值，比如用戶選擇了電導率，則每次開始測量時儀器將電導率和溫度值顯示出來。實際上，無論選擇那個參數，儀器都允許用戶隨時查看所有的測量參數，包括電導率、電阻率、TDS、鹽度等，這個只是第一次顯示的參數值。中間為測量模式，右面為測量條件，包括定時測量模式下的定時間隔時間、平衡測量模式下的平衡值、平衡時間值等。顯示屏下方顯示有實際的選擇結果，按“確認”鍵可以保存選擇，返回起始狀態；按“取消”鍵放棄選擇，直接返回起始狀態。
用戶直接在相應的測量參數、測量模式以及測量條件上相應區域按動，儀器即反向顯示當前的操作選項，表示已經選中，再按一次即可完成選擇，比如要將測量參數修改為TDS，則在測量參數下“2.TDS”區域按一下，儀器反向顯示“2.TDS ”，再按一次，則顯示為“2.TDS √”表示選擇成功，同時下面也有同步提示。
同樣道理，直接在定時間隔、平衡值、平衡時間上按二下，儀器會彈出一個輸入窗口，用戶按實際需要輸入相應參數即可。比如將定時間隔修改為1min (分鐘),可以這樣操作：在“定時間隔：10min”區域按一下，儀器反向顯示“定時間隔：10min”，再按一下，儀器彈出輸入窗口，輸入“1”并按“確認”鍵即可。
定時間隔參數為儀器采用定時測量模式時的間隔時間量，以分鐘為單位，只對定時測量模式有效；
平衡值和平衡時間指用戶選擇平衡測量模式進行測量時，如果儀器在設定的平衡時間里面所有的測量都符合平衡條件，則本次測量結束，儀器的顯示值不再改變。平衡時間只對平衡測量模式有效，以秒為單位，范圍1～200秒。
平衡值是一個相對量，即在設定的平衡時間內，測量值的變動范圍與平均值的相對比即為平衡值。
4.4.1.1 連續測量模式
這是最常使用的一種測量模式，開始測量后，儀器始終連續測量、計算和顯示測量結果，顯示如圖，用戶在測量期間可以查閱測量參數、標定電極、存貯或打印測量結果等等，測量結束，用戶按“結束”鍵并確認后退出測量狀態。
4.4.1.2 定時測量模式
定時測量模式是為了方便用戶檢測需要而設置的，比如需要連續30分鐘檢測電導數據，則用戶可以選擇這種定時測量模式，開始測量后，儀器會自動測量、計算和顯示測量結果，到用戶設定的時間間隔時，儀器自動存貯測量數據(如果連接有串口打印機，儀器會自動打印)，然后開始下一次的測量。
按“結束”鍵并確認后可以退出定時測量模式。
如果用戶選擇定時測量模式，需要設置定時間隔，默認間隔為10分鐘(具體操作見上面設置測量模式)。
4.4.1.3 平衡測量模式
這是儀器支持的另一種測量模式，用戶首先應該設置好平衡條件(具體操作見上面設置測量模式)，開始測量后，儀器自動測量、計算并顯示測量結果，一旦測量符合設定好的平衡條件，本次測量即結束。
測量過程中，用戶可以查閱測量參數、標定電極等。測量結束后，用戶可以存貯、打印測量結果；按“結束”鍵并確認后可以退出定時測量模式，或選擇按“繼續”鍵開始下一次測量。
4.4.2 設置手動溫度
溫度電極插口如果連接有溫度傳感器時，儀器自動采用溫度傳感器的溫度值，反之，儀器采用用戶設定的手動溫度值作為當前的溫度值（鹽度測量時始終按18℃補償，不以用戶設定手動溫度為準）。按“設置”鍵，選擇“設置手動溫度”項，按“確認”鍵，儀器即進入手動溫度設置模塊，顯示如圖。

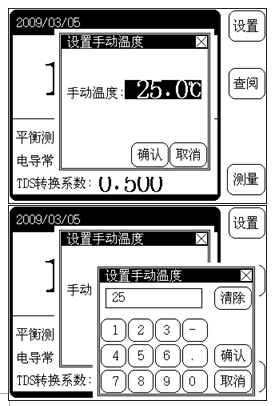

在手動溫度值顯示區域按一下，儀器即彈出一個輸入窗口。用戶可在輸入框中輸入相應的手動溫度值，輸入完畢，按“確認”鍵即可；在輸入過程中一旦有錯，按“清除”鍵可重新輸入；按“取消”鍵放棄輸入。
4.4.3 系統設置
系統設置功能包括設置電極標定間隔、操作者編號、是否自動刪除存貯數據、設置手動溫度、設置系統時間等。
按“設置”鍵，選擇“系統設置”項，按“確認”鍵，儀器即進入系統設置模塊，顯示如圖。
按相應項兩次可以修改相應的參數值。修改完畢，按右上角“×”（退出）鍵退出設置狀態，返回起始狀態。
電極標定間隔是指儀器提示用戶標定電極的時間間隔，儀器會自動計算前一次標定至今的時間，如果前一次標定時間已經超過用戶設定的標定時間間隔，儀器即彈出提示窗口，提示用戶注意重新標定電極，電極標定間隔以小時(h)為單位，圖示電導電極標定的時間間隔即為4小時。
操作者編號是一個三位數的編號，編號范圍為000～200，儀器所有的操作記錄都包含有操作者編號。
自動刪除存貯數據功能是指當存貯數據量達到儀器設定的存貯量時是否允許覆蓋、重復存貯。比如，儀器允許存貯測量數據達1500套，當存貯第1501套數據時，如果自動刪除存貯數據功能打開則儀器自動將第1501套數據存入第一個數據的位置，覆蓋掉第一個存貯的數據，再存貯一個覆蓋掉第二個數據；如果自動刪除存貯數據功能沒有打開，則儀器在存貯數據時會詢問用戶是否覆蓋，但在定時測量模式時，儀器為了減少用戶的參與，采用自動測量、自動記錄的方式，就會放棄本次測量數據，望用戶注意！
在需要修改的相應選項區域按一次，儀器反向顯示表示已經選中，再按一次，即可修改相應參數。比如要修改TDS轉換系數標定間隔，在“TDS: 4h”區域按一下，儀器反向顯示“TDS: 4h ”，再按一次，儀器彈出輸入窗口，用戶輸入標定間隔值即可。類似的，可設置其它參數，包括手動溫度、操作者編號、系統時間等。
設置系統時間如圖，儀器顯示當前系統的時間，下面有對應年、月、日、時、分、秒等按鍵，如果用戶需要設置當前的月份，則在對應月上按一下，對應月份反向顯示并加一，儀器顯示兩個按鍵，“輸入”、“確認”鍵，用戶可重復在月份區域按動，則月份自動增加，或者按“輸入”鍵，儀器會彈出輸入窗口，用戶直接輸入合適的月份即可，等所有時間設置完畢，按“確認”鍵儀器設置當前的系統時間，設置完畢，按“×”（退出）鍵退出設置系統時間。
4.4.4 設置電極常數和設置TDS轉換系數
此功能同后面的查閱當前使用參數，具體參見后面查閱功能。
4.5 查閱功能
為了方便使用，儀器允許用戶隨時查閱當前的測量參數，包括上次的標定數據和當前使用參數等；允許用戶直接修改測量參數；允許查閱存貯數據。
在儀器的起始狀態，按“查閱”鍵，并選擇相應選項即可查閱、修改測量參數和查閱存貯數據，如圖。
4.5.1 查閱電導測量參數
本功能可以查閱當前的電導測量參數，即上一次的標定數據，同時允許用戶直接設置電極常數值或者溫度系數值、重新標定電極常數。
在儀器的起始狀態（或測量狀態），按“查閱”鍵，再按“確認”鍵即可查閱當前電導測量參數，顯示如圖。顯示屏上方為上次的標定數據，包括標定時間、操作者、標定點數以及對應每一點標準溶液的標定數據；下方為實際的電極常數值和溫度系數值。右面為“<＝>”（移動）鍵、“打印”鍵、“標定”鍵、“設置”鍵等。
當上次標定采用多點標定時，用戶可以按“<＝>”（移動）鍵來回顯示每個標準溶液的具體數據。
在這里，如果用戶需要打印當前的標定數據，可通過打印連接線（隨儀器配套）連接串口打印機TP-16（需另購），按“打印”鍵即可打印標定數據。本儀器推薦使用串口打印機TP-16，如果用戶使用其他型號的串口打印機，可能會出現打印錯位情況，望用戶注意。
按“×”（退出）鍵退出查閱測量參數模塊。
按“標定”鍵，用戶可以直接標定電極（具體標定步驟見標定部分）。
按“設置”鍵，用戶可以設置已知的電極常數值。
4.5.1.1 如何得到電極常數值
通常我公司出品的每一支電導電極上面都有相應的電極常數值（參考值），用戶只需要將電極上面的常數值設置一遍即可正常測量，或者用戶已經知道使用電極的電極常數值，同樣直接輸入即可。經過一段時間的使用，如果用戶懷疑電極常數不準確，或者用戶需要精確測量等，則可使用電導標準溶液按照后面的標定步驟重新標定電極常數，儀器支持二點標定。因此有二種方法得到電極常數值：一種用電導標準溶液重新標定，標定結束后儀器會自動計算新的電極常數值；另一種就是直接設置電極常數值。
儀器具有二點標定功能，適合有精確測量需求的用戶。特別是在測量高濃度的電導溶液時，可以使用與被測溶液相接近的標準溶液來標定電極常數。
4.5.1.2 設置電極常數值
在查閱電導測量參數模塊里面，按電極常數旁的“設置”鍵，儀器會彈出輸入窗口，用戶將實際電導電極所示的常數值輸入后按“確認”鍵即可，儀器即設置新的電極常數，顯示如圖。如果前一次的電極常數是標定得到的，設置新的電導數據后將刪除前一次的數據，望用戶注意。
4.5.1.2 標定電極常數值
經過一段時間的使用，如果用戶懷疑電極常數不準確，或者需要精確測量，則可使用電導標準溶液重新標定，標定結束后儀器會自動計算新的電極常數值（具體標定步驟見標定部分）。
4.5.1.3 設置溫度補償系數
在儀器需要精度測量時，溫度的影響會導致電導率的測量不準確，此時我們需要設置溫度補償系數，默認值為0.020。
在查閱電導測量參數時按溫度系數旁的“設置”鍵，儀器會彈出輸入窗口，用戶輸入新的溫度系數值后按“確認”鍵即可。
4.5.2 查閱TDS測量參數
同查閱電導測量數據一樣，本功能可以查閱當前的TDS測量參數，即上一次的標定數據，同時允許用戶直接設置TDS轉換系數值或者溫度系數值、重新標定TDS轉換系數等。
在儀器的起始狀態（或測量狀態），按“查閱”鍵，選擇“TDS測量參數”后再按“確認”鍵即可查閱當前TDS測量參數，顯示如圖。顯示屏上方為上次的標定數據，包括標定時間、操作者、標定點數以及對應標準溶液的標定數據；下方為實際的TDS轉換系數值和溫度系數值。右面為“<＝>”（移動）鍵、“打印”鍵、“標定”鍵、“設置”鍵等。
在這里，如果用戶需要打印當前的標定數據，可通過打印連接線（隨儀器配套）連接串口打印機TP-16（需另購），按“打印”鍵即可打印標定數據，具體參見查閱電導測量參數相應章節。
按“×”（退出）鍵退出查閱測量參數模塊。
按“標定”鍵，用戶可以直接標定電極（具體標定步驟見標定部分）。
按“設置”鍵，用戶可以將已知的TDS轉換系數值。
4.5.2.1 如何得到TDS轉換系數值
同電極常數值一樣，有二種方法得到TDS轉換系數值：一種用電導標準溶液重新標定，標定結束后儀器會自動計算新的TDS轉換系數值；另一種就是已知TDS轉換系數值，則直接設置即可。
4.5.2.2 設置TDS轉換系數值
在查閱TDS測量參數模塊里面，按轉換系數旁的“設置”鍵，儀器會彈出輸入窗口，用戶輸入新的TDS轉換系數值后按“確認”鍵即可，如圖。
4.5.2.2 標定TDS轉換系數值
經過一段時間的使用，如果用戶懷疑TDS轉換系數值不準確，則可使用電導標準溶液重新標定（具體標定步驟見標定部分）。
4.5.2.3 設置溫度補償系數
與前面設置溫度補償系數相同。
4.5.3 查閱存貯數據
在測量過程中或者測量結束以后，用戶可以將測量結果存貯起來，方便以后的查看、打印等。
儀器允許存貯多達1500套支持GLP規范的測量數據。由于存貯的數據量比較大，如果按照通用的顯示方式，則每頁最多只能查看幾個存貯數據，要查看如此多的測量數據顯得非常不方便，為方便用戶使用，充分考慮儀器的功能，本儀器采用了圖形顯示的方式，比較直觀；每頁可達200個數據之多，大大增加了每頁可查閱的數據量，提升了查閱的速度和效率。本儀器同時支持三種查閱方式，即查閱存貯的全部數據、任意設定區間的按編號查閱方式或者由用戶自己設定時間的按時間查閱方式。

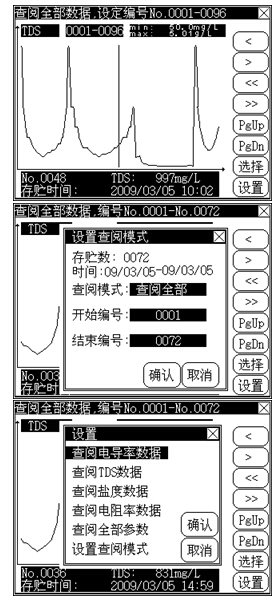

在儀器的起始狀態（或測量狀態），按“查閱”鍵，選擇“查閱存貯數據”后按“確認”鍵即可進入查閱存貯數據模塊，顯示如圖，其中顯示屏上方為當前的查閱方式，以及設定的參數值，按時間查閱時顯示設定的時間量；其他方式時顯示要查閱的具體編號范圍。顯示屏中間為實際存貯數據某個參數的曲線圖，曲線中間的豎線為指示條，表示當前的數據號（存貯號）；下方為當前數據號對應的具體參數值及存貯的時間值；曲線上方為當前查閱的參數、曲線顯示的編號范圍以及最大和最小值；右面為操作曲線圖按鍵，分別為“<” 左移一個數據鍵、“>”右移一個數據鍵、“<<”圖形縮小鍵、“>>”圖形放大鍵、“PgUp”向上翻頁鍵、“PgDn”向下翻頁鍵。

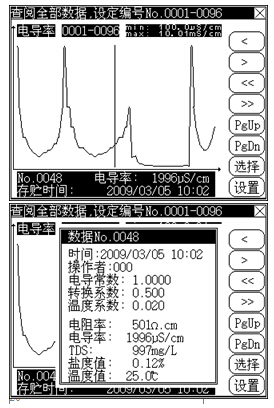

用戶可以按“<”左移鍵、“>”右移鍵移動指示條查看數據，或者直接在相應的曲線區域上按動，儀器會自動計算按動位置并將指示條移到相應位置，方便查看。如果用戶需要查看詳細數據，直接在曲線下方顯示具體數據區域按一下，或者“設置”鍵選擇“查閱全部參數”項，儀器可顯示詳細的數據，如圖。
用戶如果需查看其他的參數值，在顯示的參數上按一次。比如用戶需要查看TDS、鹽度、電阻率等的數據，依次在“電導率”（或“TDS ”、“鹽度 ”）上按一次即可切換。或者按“設置”鍵選擇相應項即可。

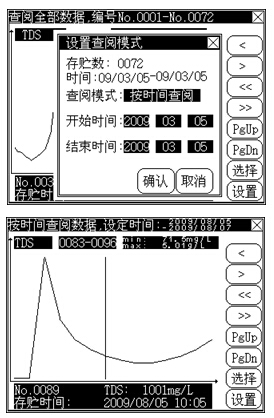

本儀器同時支持三種查閱模式，即查閱存貯的全部數據、任意設定區間的按編號查閱模式或者由用戶自己設定時間的按時間查閱模式。按“設置”鍵選擇“設置查閱模式”項并確認即可設置查閱模式。
儀器顯示總的存貯數以及相應的存貯時間范圍。用戶按照實際需要可以選擇相應的查閱模式：查閱全部數據、按編號查閱、按時間查閱等。
用戶選擇查閱模式后，再設置相應的參數值，儀器即自動搜索匹配的數據項，搜索完畢，返回查閱狀態。
如果用戶需要打印、刪除存貯數據，按“選擇”鍵并選擇相應選項即可。按“×”（退出）鍵退出查閱存貯數據模塊。
4.6 測量
本儀器允許測量電導率、電阻率、總固態溶解物（TDS）以及鹽度值，儀器在全量程范圍內，具有自動溫度補償、自動校準、自動量程、自動頻率切換等功能。
4.6.1 電導率測量
電導率范圍及對應電極常數推薦表
電導率范圍(μS/cm) | 電阻率范圍(Ω·cm) | 推薦使用電極常數(cm-1) |
0.05～2 | 20M～500k | 0.01，0.1 |
2～200 | 500k～5k | 0.1，1.0 |
200～2×105 | 5k～5 | 1.0 |
用戶按照實際測量溶液的電導率范圍選擇合適的電導電極（參見上表），通常為DJS-1C型鉑黑電導電極，即電極常數為1.000左右的電導電極。按要求安裝好電導電極以及溫度傳感器，準備好待測溶液后，即可開始測量（有時候，為了更好的測量，電導電極需要進行一些預處理）。
通常，每支電導電極上面都標示有本支電極的常數值（參考值），用戶可以直接設置。電極使用一段時間后，由于各種原因，用戶懷疑電極常數不準，或者需要精確測量，則可以使用電導標準溶液重新標定，特別是對于測量高電導率的情況，可以參考使用兩種標準溶液標定電極常數后再測量，一種為低電導率的標準溶液，另一種為與被測高電導率溶液相接近的標準溶液，具體標定見后面電極常數標定章節。
在儀器的起始狀態下，如果有電導率測量參數則直接按“測量”鍵即可開始測量，顯示如圖，否則按“設置”鍵選擇合適的測量模式并選擇電導率測量參數即可(具體見設置測量模式章節)。
其中顯示屏上方顯示有當前的測量模式、系統時間；測量主窗口顯示當前的電導率以及對應的電阻率和溫度值；顯示屏右面為按鍵，分別為“結束”、“存貯”鍵、“打印”鍵、“查閱”和“設置”鍵等。
按“查閱”鍵可查閱電導測量參數等，具體參見查閱電導測量參數章節。
按“設置”鍵可設置電極常數、TDS轉換系數、溫度補償系數、手動溫度以及標定電極常數、標定TDS轉換系數等。設置電極常數、溫度補償系數見前面查閱參數有關章節；標定電極常數具體見下面電極常數標定章節。
在測量狀態下，如果用戶需要查看其它參數值，直接在顯示測量結果區域按動，儀器依次從電導率、TDS、鹽度和電阻率切換。比如，在電導率測量狀態下，用戶在顯示區域按一次，則儀器自動切換到TDS顯示狀態，如圖。
如果用戶選擇連續測量模式(具體參見設置測量模式章節)，當測量結果穩定后，用戶可以按“存貯”鍵存貯當前的測量結果；如果儀器開機前連接有TP-16串口打印機，按“打印”鍵，儀器即打印當前測量數據。
如果用戶選擇定時測量模式(具體參見設置測量模式章節)，儀器會自動測量、計算、顯示測量結果，當用戶設定的時間間隔到達時，儀器自動存貯測量結果；如果儀器開機前連接有TP-16串口打印機，儀器即自動打印測量數據，打印完成自動開始下一次測量。
如果用戶選擇平衡測量模式(具體參見設置測量模式章節)，開始測量后，儀器自動測量、計算并顯示測量結果，一旦測量符合設定好的平衡條件，本次測量即結束！此時，用戶可以按“存貯”鍵存貯當前的測量結果；如果儀器開機前連接有TP-16串口打印機，按“打印”鍵，儀器即打印當前測量數據。如果用戶需要再次測量，則需按“繼續”鍵開始另一次測量。
按“結束”鍵再“確認”后可以結束測量。
4.6.1.1 電極常數標定
電導電極出廠時，每支電極都標有電極常數值，以供參考。用戶若懷疑電極常數不正確，或者需要精確測量，則可以重新標定。
準備一種或者二種標準溶液。通常只需要一種標準溶液即可完成所有測量范圍內的測量，但是，對于高電導溶液（大于50mS/cm）的精確測量，最好使用兩種標準溶液先標定后再開始測量，使用一種為低電導率的標準溶液，另一種為與被測溶液相接近的標準溶液進行標定，標定步驟如下。
根據電極常數，選擇合適的標準溶液(見表1)、配制方法(見表2)，標準溶液與電導率值關系表(見表3)，
a．將電導電極接入儀器，斷開溫度電極(儀器不接溫度傳感器)，儀器則以手動溫度作為當前溫度值，設置手動溫度為25.0℃，此時儀器所顯示的電導率值是未經溫度補償?shù)慕^對電導率值；
b．用蒸餾水清洗電導電極；
c．將電導電極浸入標準溶液中；
d．控制溶液溫度恒定為：(25.0±0.1)℃或(20.0±0.1)℃或(18.0±0.1)℃或(15.0±0.1)℃；
e. 按“設置”鍵選擇“標定電極常數”項并確認后進入電極常數標定狀態，顯示如圖；
f. 按“標稱電導”鍵，輸入表3中相應溫度和濃度下的數據，即當前標準溶液的電導率值；
g. 待儀器讀數穩定后，按下“確認”鍵，儀器即自動計算出新的電極常數值。儀器提示“繼續標定嗎”，如果用戶需要繼續標定第二個標準溶液，則按“繼續”鍵，重復標定。否則直接按“結束”鍵結束標定。在標定過程中，按“結束”鍵，可隨時終止標定。
表1 測定電極常數的KCL標準溶液
電極常數(l/cm) | 0.01 | 0.1 | 1 | 10 |
KCL溶液近似濃度(mol/L) | 0.001 | 0.01 | 0.01或0.1 | 0.1或1 |
表2 標準溶液的組成
近似濃度(mol/L) | 容量濃度KCL(g/L)溶液(20℃空氣中) |
1 | 74.2650 |
0.1 | 7.4365 |
0.01 | 0.7440 |
0.001 | 將100mL 0.01mol/L的溶液稀釋至1升 |
表3 KCL溶液近似濃度及其電導率值關系
近似濃度 溫度 (mol/L) | 15.0℃ | 18.0℃ | 20.0℃ | 25.0℃ | 30.0℃ |
1 | 12120 | 97800 | 101700 | 111310 | 131100 |
0.1 | 10455 | 11163 | 11644 | 12852 | 15353 |
0.01 | 1141.4 | 1220.0 | 1273.7 | 1408.3 | 1687.6 |
0.001 | 118.5 | 126.7 | 132.2 | 146.6 | 176.5 |
4.6.2 TDS測量
同電導率測量一樣，選擇合適的電導電極，設置或者重新標定電極常數值，再設置或者重新標定TDS轉換系數值后即可開始測量，
在儀器的起始狀態下，按“測量”鍵并確認后即可開始測量。如果用戶已經選擇了TDS測量參數，則進入測量后即顯示TDS值、電導率值和溫度值；如果儀器沒有顯示TDS值，而是顯示電導率等其他參數，則可在測量顯示區按動直到儀器顯示TDS值為止。
其顯示、測量過程以及操作請參見電導率測量章節。
如果用戶需要精確測量，則可以重新標定電導電極，具體標定步驟見相關標定章節。
4.6.2.1 標定TDS轉換系數
根據被測溶液的性質和及測量范圍，選擇合適的標準溶液。電導率與TDS標準溶液關系表見表4。
a) 用蒸餾水清洗電導電極；
b) 將電導電極浸入標準溶液中，控制溶液溫度恒定為：（25.0±0.1)℃；
c) 按“標稱TDS”鍵，輸入表4相應的數據，即當前標準溶液的TDS值；
d) 待儀器讀數穩定后，按下“確認”鍵，儀器即自動計算出新的TDS轉換系數值，標定結束；按“結束”鍵，儀器將終止TDS轉換系數標定。
表4 電導率與TDS標準溶液關系表
電導率 μS/cm | TDS標準值 | ||
KCl (mg/L) | NaCl (mg/L) | 442 (mg/L) | |
23 | 11.6 | 10.7 | 14.74 |
84 | 40.38 | 38.04 | 50.5 |
447 | 225.6 | 215.5 | 300 |
1413 | 744.7 | 702.1 | 1000 |
1500 | 757.1 | 737.1 | 1050 |
2070 | 1045 | 1041 | 1500 |
2764 | 1382 | 1414.8 | 2062.7 |
8974 | 5101 | 4487 | 7608 |
12880 | 7447 | 7230 | 11367 |
15000 | 8759 | 8532 | 13455 |
80000 | 52168 | 48384 | 79688 |
1、442表示40％Na2SO4、40％NaHCO3、20％NaCl。
2、表中列出的值為25℃時情況下的值。
4.6.3 鹽度測量
在測量鹽度前同樣須先參考電導電極的選用章節，確定測量使用的電導電極、設定合適的電極常數。通常為DJS-1C型鉑黑電導電極，即電極常數為1.000左右的電導電極。按要求安裝好電導電極以及溫度電極，準備好待測溶液后，即可開始測量（有時候，為了更好的測量，電導電極需要進行一些預處理）。
在儀器的起始狀態下，按“測量”鍵并確認后即可開始測量。如果用戶已經選擇了鹽度測量參數，則進入測量后即顯示鹽度值；如果儀器沒有顯示鹽度值，而是顯示電導率等其他參數，則可在測量顯示區按動直到儀器顯示鹽度值為止。
其顯示、測量過程以及操作請參見電導率測量章節。
如果用戶需要精確測量，則可以重新標定電導電極，具體標定步驟見電極常數標定章節。
五.儀器的維護
1. 儀器必須有良好的接地，防止腐蝕性氣體侵入。
2. 開機前，須檢查電源是否接妥。
3. 連接電源適配器并打開電源后，若顯示屏不亮，應檢查電源適配器是否有電輸出、是否使用了儀器原配的電源適配器，適配器電源要求：9VDC穩壓輸出，800mA以上，內正外負。
4. 儀器的插座必須保持清潔、干燥，切忌與酸、堿、鹽溶液接觸。
5. 儀器可供長期穩定使用。測試完樣品后, 所用電極應浸放在蒸餾水中。
6. 電導電極的不正確使用常引起儀器工作不正常。應使電導電極完全浸入溶液中。電導電極安裝地點應注意：避免安裝在“死”角，而要安裝在水流循環良好的地方。
7. 對于高純水的測量，須在密閉流動狀態下測量，且水流方向應使水能進入開口處，流速不宜太高。
8. 若上述各種情況排除后, 儀器仍無法工作, 請與我公司有關部門聯系。
六、儀器的成套性
1．DDSJ-318型電導率儀 1臺；
2. DJS-1C型鉑黑電極 1支；
3. T-818-B-6型溫度傳感器 1支；
4. REX-3型多功能電極架 1只；
5. 電源適配器(9VDC,800mA,內正外負)) 1只；
6．產品合格證 1份；
7. 附件一套，以隨機裝箱單為準。
七、附錄
用戶訂貨須知
1. 儀器出廠時配套電極為DSJ－1C型鉑黑電極(電極常數為1.00)。
2. 用戶根據電導率的測量范圍，在訂貨時參照本說明書電導率測量章節選用合適的電導電極。
