敬告用戶：
歡迎您選用DDBJ－350型便攜式電導率儀，請您在初次使用或長時間未使用本儀器前詳細閱讀使用說明書，它將幫助您更好的使用本儀器。
儀器超過一年必須送計量部門或有資格的單位復檢，合格后方可使用。
目 錄
1 概述
2 儀器主要技術性能
3 儀器結構
4 儀器使用
5 儀器缺省設置
6 儀器的維護與維修
7 儀器的成套性
8 附錄
一、概述
DDBJ－350型便攜式電導率儀是一臺智能型的分析儀器，可用于測量水溶液的電導率和溫度、總?cè)芙夤虘B(tài)量(TDS)以及鹽度，也可用于測量純水的純度以及海水及海水淡化處理中的含鹽量的測定(以NaCl為標準)。儀器外形新穎、攜帶方便，適用于現場和野外操作。
本儀器具有以下特點:
a) 儀器可以進行電導率、TDS、鹽度和溫度測量。
b) 采用微處理器技術，具有自動溫度補償、自動校準和數據斷電保護等功能。
c) 儀器采用低功耗設計，具有欠壓顯示、自動關機等電源管理功能，大大延長了電池的使用壽命。
d) 具有標定功能，用戶可用此功能標定電極常數或TDS轉換系數。對測量結果可以貯存、刪除、查閱。最多可貯存各100套電導率、TDS和鹽度測量的實驗數據。
e) 儀器帶有RS－232接口，可接TP－16型串行打印機打印當前測量結果或貯存的數據；亦可與計算機通訊，采用本公司的配套數據采集軟件接收當前測量數據或貯存數據。
f) 采用專用液晶顯示屏，數字清晰；儀器具有操作提示功能，使用簡單方便。采用新型材料PC面板，可靠性好。
g) 儀器帶有背光設計，可以在陰暗的環境下使用。
h) 機箱防護等級為IP65，防水防塵，適用于野外作業。
二、儀器主要技術性能
1 測量范圍
a) 儀器級別：1.0級
b) 電導率
電導率測量范圍為：(0.000～1.999×105 ) μS/cm，共分成五檔量程，五檔量程間自動切換，具體如下：
0.000μS/cm ～ 19.99μS/cm
20.0μS/cm ～ 199.9μS/cm
200μS/cm ～ 1999 μS/cm
2.00ｍS/cm ～ 19.99ｍS/cm
20.00ｍS/cm ～ 199.9ｍS/cm（用電極常數10時）
電極常數及相應電導率測量范圍:
0.01cm-1 0.000μS/cm～19.99μS/cm
0.1cm-1 2.00μS/cm～199.9μS/cm
1.0cm-1 20.0μS/cm～19.9 ｍS/cm
10.0cm-1 200μS/cm～199.9ｍS/cm
c) TDS
TDS測量范圍為：(0～19990)mg/L，共分成五檔量程，五檔量程間自動切換，具體如下：
(0.000～9.99)mg/L
(10.00～99.9)mg/L
(100.0～999)mg/L
(1.00～10.00)g/L
(10.0～19.99)g/L(用電極常數5或10時)
d) 鹽度
鹽度測量范圍為：(0.0～8.00)%。
e) 溫度
溫度測量范圍為：(0.0～40.0) ℃
2 電子單元基本誤差
a) 電導率： ±1.0％(FS) ±1個字
b) 鹽度： ±0.20%±1個字
c) 溫度： ±0.3℃±1個字
3 儀器基本誤差
a) 電導率: ±1.5％(FS)±1個字；
b) 鹽度: ±0.30%±1個字；
c) 溫度: ±0.5℃±1個字。
4 電子單元的穩定性:±0.7％(FS)±1個字/3h；
5 電子單元重復性:0.33％(FS)
6 儀器正常工作條件
a) 環境溫度： (0.0～40.0)℃
b) 環境防護等級：IP65
c) 供電電源：4節AA堿性電池
d) 除地磁場外，周圍無電磁場干擾
7 外形尺寸：長×寬×高，mm：210×86×50
8 重量：約0.5kg
9 最大額定功率：約35mW
三、儀器結構

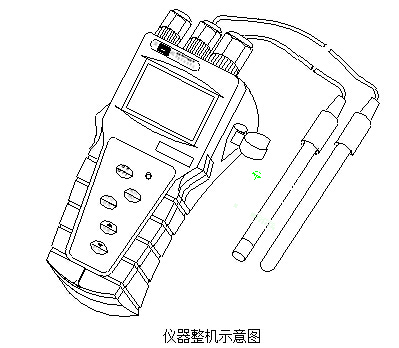

3.1 儀器正面圖
儀器由電子單元和電極系統組成，電極系統由電導電極（常數可選擇）和T－818－B－6型溫度電極構成。
3.2 儀器后側面板
儀器后側面板上有三個插座分別與電極和RS－232接口相連接。
（1）電導電極插座 (航空插)
（2）溫度傳感器插座(Q6)
（3）RS－232接口
3.3 鍵盤
本儀器共有6個按鍵，分別為ON/OFF鍵、背光鍵、模式/確認鍵、打印/取消鍵、設置/▲鍵、存貯/▼鍵。
其中：
1、“ON/OFF”鍵：儀器開關鍵，按此鍵可以打開或者關閉儀器。用戶打開儀器后就可以正常操作儀器，操作完畢，按此鍵即關閉儀器，儀器自動斷電。
2、“背光鍵”鍵：按住此鍵，將打開背光，放開后自動關閉背光。
3、“模式/確認”鍵：此鍵為雙功能鍵。在測量狀態下，按此鍵可以在電導率、TDS、鹽度三個測量模式間依次切換；在其他狀態，包括設置電極常數、溫度補償系數、存貯測量結果等功能模塊操作時用以確認本次操作，具體可參見各功能模塊。
4、“打印/取消”鍵：此鍵為雙功能鍵。在測量狀態下，如果儀器連接有TP－16型串行打印機時，按此鍵可以打印當前的測量數據；在其他狀態，包括設置電極常數、溫度補償系數等功能模塊操作時用以放棄本次操作，具體可參見各功能模塊。
5、“設置/▲”鍵：此鍵為雙功能鍵。在測量狀態下，按此鍵可以進入設置狀態，進行具體的功能模塊設置，相對于當前不同的測量模式具有不同的功能模塊設置；在設置電極常數、溫度補償系數、TDS轉換系數、自動關機時間等功能設置中，按此鍵可以修改數據的大小。
6、“貯存/▼”鍵：此鍵為雙功能鍵。在測量狀態下，按此鍵可以保存當前測量數據；在設置電極常數、溫度補償系數、TDS轉換系數、自動關機時間等功能中，需要調節數據大小時按此鍵可以修改數據的大小。
3.4 液晶顯示
a) 儀器采用專用液晶屏（LCD）顯示，數字清晰。
b) 儀器具有簡單的操作提示功能，可以指示多種工作狀態，如測量狀態、設置狀態、打印狀態等等；
c) 儀器具有欠壓顯示，當電池電量不足時，此標志會自動顯示，此時應立即更換電池，否則在此狀態下測量，儀器不能保證測量的準確性。
3.5 儀器部分配件、選配件及附件
接下來將為您介紹儀器的幾種重要的配件、選配件及附件，他們是保證您實現儀器某種功能所不可缺少的。

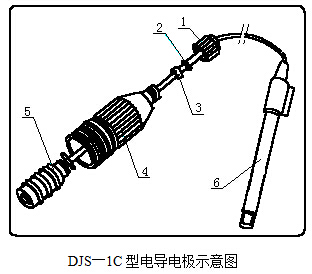

3.5.1 電導電極系統
(1)壓帽
(2)頂圈
(3)電纜密封圈
(4)測量密封套
(5)航空插
(6)電導電極
儀器具有IP65防護等級，電導電極系統由電極接頭防水密封系統和電導電極組成。電極接頭防水密封系統由壓帽（1）、頂圈（2）、電纜密封圈（3）、測量密封套（4）、航空插（5）組成；電導電極可以根據測量的需要選用不同型號的電極（請參考“4.2電導電極的選用”一節）。

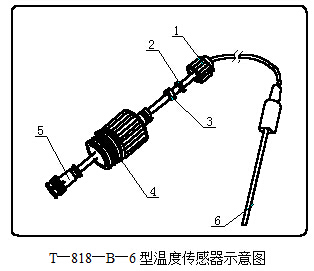

3.5.2 溫度電極系統
(1)壓帽
(2)頂圈
(3)電纜密封圈
(4)測量密封套
(5)Q6插頭
(6)溫度電極
溫度電極系統由電極接頭防水密封系統和溫度電極組成。電極接頭防水密封系統由壓帽（1）、頂圈（2）、電纜密封圈（3）、測量密封套（4）、Q6插頭（5）組成；溫度電極選用T―818―B―6型溫度傳感器。
3.5.3 RS－232連接線及TP-16打印機連接線
（1）通訊線
（2）通訊線9芯插頭
（3）3芯話筒插頭
（4）打印線
（5）打印線25芯插頭
四、儀器使用
4.1 儀器安裝
a) 電極系統的連接
為了保證儀器的IP65防護等級，儀器設計有相應的電極系統防水部件。安裝電導電極時需先在儀器后側面板電導電極插座處插入航空插，然后依次裝上測量密封套、電纜密封套、頂圈、壓帽等。取下電導電極時則按照安裝電導電極的相反順序依次取下電極系統的各配件。
b) 溫度電極系統
溫度電極的安裝、拆卸方法與電導電極的安裝、拆卸方法相同。
c) RS－232打印線或者通訊線的連接
若用戶欲配置TP―16型串行打印機打印測量結果（TP-16型打印機為選配件，打印機的具體安裝和使用請參見該產品使用說明書），則要將打印機連接線插入儀器的RS―232接口。
同樣道理，如果用戶希望使用配套通訊軟件連接計算機通訊，則可將通訊線連接在RS－232和計算機上，使用配套通訊軟件即可實現通訊。
如果不接RS－232通訊線或者打印機連接線，則需在RS－232接口處裝上相應測量密封套。
4.2 電源
本儀器采用4節AA堿性電池，當您第一次使用本儀器時請打開儀器機箱后面板電池蓋，將四節新的AA堿性電池按照機箱內指示的“＋”、“－”方向小心裝入機箱，蓋上電池蓋。此時儀器應自動開機進入工作狀態，首先會顯示儀器名稱“DDBJ－350”字樣，并自動檢查系統配置，完成后即進入電導率測量模式。
若電池裝好后，儀器沒有任何顯示，您應該重新檢查電池是否安裝正確、電池是否為新電池、接頭處有否脫落等，如果還是無法工作，請通知我公司相關部門進行檢修。
如果您長時間不使用本儀器時，請打開儀器后蓋，取出電池，這樣可以防止電池可能腐爛導致儀器損壞，給您帶來不必要的損失。
當儀器顯示“欠壓”標志時，表示電池電量已經不足，此時應立即更換全部電池，按照上面的方法安裝新電池，否則在此狀態下測量，儀器無法保證測量的準確性，請用戶切記。
4.3 電導電極的選用
儀器可以測量電導率、TDS、鹽度以及溫度值，所選用的測量電極均為電導電極和溫度電極。根據測量參數和測量范圍的不同所選用的電導電極會有所區別，電導電極的選用標準推薦如下：
4.3.1 測量電導率
電導率范圍及對應電極常數推薦表
電導率范圍(μS/cm) | 電阻率范圍(Ω·cm) | 推薦使用電極常數(cm-1) |
0.05～2 | 20M～500k | 0.01，0.1 |
2～200 | 500k～5k | 0.1，1.0 |
200～2000 | 5k～500 | 1.0 |
2000～20000 | 500～50 | 1.0，10 |
2000～2×105 | 500～5 | 10 |
4.3.2 測量TDS
TDS范圍及對應電極常數推薦表
TDS范圍(mg/l) | 電導率范圍(μS/cm) | 推薦使用電極常數(cm-1) |
0～1000 | 0～2000 | 1.0 |
1000～10000 | 2000～20000 | 1.0，10 |
1000～19990 | 2000～40000 | 10 |
4.3.3 測量鹽度
鹽度測量時，一般選用電極常數10的電導電極；1.00％以下鹽度也可選用電極常數1的鉑黑電導電極。
4.4 開關機
第一次使用時，安裝電池完畢，儀器會自動開機，首先顯示儀器型號和名稱“DDBJ－350”字樣，并自動檢查系統配置情況，設置默認參數，稍等，儀器自動進入電導率測量模式。實際上，每臺儀器在出廠前都經過了嚴格的檢驗，換句話說，在這里用戶并非是第一個用戶了。
以后每次更換電池后儀器即自動開機，同樣會顯示儀器型號和名稱，并自動檢查系統配置情況，稍等，儀器自動進入電導率測量模式，此時儀器采用的參數為用戶前一次設置的參數，如果用戶不需改變參數，則無需進行任何操作，即可直接進行測量（用戶設置的參數具有斷電保護能力，不會因?yàn)閿嚯�、關機等情況而丟失）。
如果儀器是上次關機或者自動關機，則可以按下“ON/OFF”鍵打開儀器，開始測量。測量結束后，按“ON/OFF”鍵，儀器關機。
如果用戶設置了自動關機，則在自動關機時間內用戶沒有任何按鍵操作的話，儀器也會自動關機。
4.5 測量、存貯、打印功能
4.5.1 電導率測量模式
在進行精確測量前，首先需要選擇合適的電導電極，參考電導電極的選用章節，確定測量使用的電導電極。每支電極在出廠前都經過了檢測，上面標有相應的電極常數值，按照電極上面的標示，將電極常數輸入儀器，就可以開始測量了，具體設置電極常數請參見后面設置電極常數章節。
將電導電極用蒸餾水清洗后同溫度電極一起插入被測溶液。儀器即顯示當前的電導率和溫度值，顯示如圖：
其中顯示屏上方為當前的電導率值（或者TDS、鹽度值），下方為當前的溫度值，最下方顯示當前的測量模式，圖示即為電導率測量模式。
在電導率測量模式下，按“模式/確認”鍵將切換到TDS測量模式。
按“設置/▲”鍵儀器進入設置狀態，選擇功能模塊，共9種功能模塊，具體各功能模塊參見后面設置功能部分。
本儀器既可作為普通臺式儀器，又可用于現場測量、數據采集。數據貯存功能將方便您的操作，可以將當前測量結果貯存下來，以備查閱或上傳計算機分析。等顯示穩定后，如果用戶需要存貯當前的測量結果，則可按“貯存/▼”鍵存貯當前結果，儀器顯示“SAVE”標志表示現在為存貯狀態，并顯示“Sure?”標志提示用戶是否確認存貯操作，顯示如圖：
此時，用戶按“模式/確認”鍵即可將結果存貯起來，按“打印/取消”鍵將放棄存貯，返回當前測量模式。
本儀器允許用戶最多存貯100套電導率、溫度測量結果，當存貯滿100套數據而用戶繼續存貯時，儀器會自動從頭開始存貯，并覆蓋第一個數據。
另外，本儀器可以作為實驗室常規分析設備，配有打印功能。如果用戶需要打印當前的測量結果，按“打印/取消”鍵，儀器即打印當前測量結果，打印完畢返回當前測量模式。
本儀器配有RS－232接口，除了可接TP－16型打印機外，還可接計算機通訊，配合本公司開發的配套數據采集軟件可以實現數據通訊的功能。
在通訊開始前，用通訊連接線將計算與儀器連接好，打開計算機，運行數據采集軟件（軟件使用方法請參見數據采集軟件使用說明書），即可實現通訊功能。
測量結束，按“ON/OFF”可關閉電源。如果打開自動關機功能，并且在自動關機時間內用戶沒有任何按鍵操作的話，儀器也會自動關機。
按住“背光”鍵，可打開背光。
4.5.2 TDS測量模式
在電導率測量模式下，按“模式/確認”鍵將進入TDS測量模式，儀器即顯示當前的TDS值和溫度值。
在測量TDS前必須先參考電導電極的選用章節，確定測量使用的電導電極、設定合適的電極常數、溫度補償系數和TDS轉換系數。若需對導電極進行標定，還需要在電導率測量模式下標定電極常數；在TDS測量模式下只能標定TDS轉換系數，這點希望用戶切記。
此時，按“模式/確認”鍵將切換到鹽度測量模式。
按“設置/▲”鍵儀器選擇功能模塊，共8種功能模塊，具體各功能模塊參見后面設置功能部分。
同樣道理，等顯示穩定后，按“貯存/▼”鍵可以存貯當前結果，儀器允許用戶最多存貯100套TDS、溫度測量結果；如果儀器連接有TP－16型串行打印機，則按“打印/取消”鍵可以打印當前結果；如果儀器連接通訊線，在PC機上運行我公司配套的數據采集軟件并正確設置參數后，PC機上可以實時看到當前的測量結果。
4.5.3 鹽度測量模式
在電導率測量模式下，按“模式/確認”鍵二次將進入鹽度測量模式，儀器即顯示當前的鹽度值和溫度值。
同樣在測量鹽度前必須先參考電導電極的選用章節，確定測量使用的電導電極、設定合適的電極常數。若需對電導電極進行標定，則需要在電導率測量模式下標定電極常數。
按“設置/▲”鍵選擇功能模塊，共6種功能模塊，具體各功能模塊參見后面設置功能部分。
同樣，等顯示穩定后，按“貯存/▼”鍵可以存貯當前結果，儀器允許用戶最多存貯100套鹽度、溫度測量結果；按“打印/取消”鍵可以打印當前結果；如果儀器連接通訊線，在PC機上運行我公司配套的數據采集軟件并正確設置參數后，PC機上可以實時看到當前的測量結果。
4.6 設置功能模塊
在儀器的測量模式下，按“設置/▲”鍵即可進入設置狀態，選擇功能模塊。對應不同的測量模式會有不同的功能模塊。所有的功能模塊都以當前的測量模式為基礎。
在電導率測量模式下，共有9種功能模塊，分別為設置電極常數、溫度補償系數、電極標定、查閱存貯數據、打印單個存貯數據、刪除單個存貯數據、打印全部存貯數據、刪除全部存貯數據、設置自動關機時間等；
在TDS測量模式下，共有8種功能模塊，分別為設置TDS轉換系數、標定TDS轉換系數、查閱存貯數據、打印單個存貯數據、刪除單個存貯數據、打印全部存貯數據、刪除全部存貯數據、設置自動關機時間等；
在鹽度測量模式下，共有6種功能模塊，分別為查閱存貯數據、打印單個存貯數據、刪除單個存貯數據、打印全部存貯數據、刪除全部存貯數據、設置自動關機時間等。
在電導率測量模式下，按“設置/▲”鍵進入功能模塊選擇，按顯示如圖：
其中顯示屏上方顯示“SEL.1”字樣，表示當前為第一個功能模塊，左面為具體的功能模塊，圖中顯示屏顯示“Adjust”、“K”標志表示“設置電極常數”功能模塊，下方為當前的測量模式。
按“設置/▲”或者“貯存/▼”鍵可以在上一個或下一個功能模塊間翻轉，用戶翻到所需功能模塊后，按“模式/確認”鍵即可進入相應的功能模塊，完成相應功能；按“打印/取消”鍵即退出功能模塊選擇，返回當前測量模式。
4.6.1 設置電極常數
電導電極出廠時，每支電極都標有一定的電極常數值，用戶需將此值輸入儀器。電極常數設置包括電極常數檔次選擇和電極常數調節兩部分。本儀器共有五種電極常數檔次值，即：0.010、0.100、1.00、5.00和10.00，在設定電極常數前需要先確定電極常數的檔次值，然后再進行常數調節。
在電導率測量模式下，按“設置/▲”鍵進入功能模塊選擇后，當顯示屏顯示“Adjust”、“K”標志時，再按“模式/確認”鍵即可進入電極常數設置模塊，顯示如下：
其中左下方將顯示當前的檔次值，右下方顯示相應的數據，最上方顯示閃爍的“Sure？”標志，圖示即為第二檔電極常數，即1.00。
按“設置/▲”或者“貯存/▼”鍵可以在上一個或下一個常數檔次間翻轉，用戶翻到所需常數檔次后，按“模式/確認”鍵即可進入常數調節模塊；按“打印/取消”鍵即退出電極常數設置，返回當前測量模式。
選擇好常數檔次后，可以按照實際的電極常數值調節電極常數，顯示如圖：
其中上方將顯示當前的電極常數值（即實際使用的電極常數值），圖示為1.003。用戶可按“設置/▲”或者“貯存/▼”鍵上下調節常數值至需要的電極常數值為止，設置完畢按“模式/確認”鍵儀器即存貯當前的電極常數值，并自動返回測量模式；按“打印/取消”鍵退出常數設置，返回當前測量模式。
4.6.2 設置溫度補償系數
在儀器需要精度測量時，溫度的影響會導致電導率的測量不準確。我們需要設置溫度補償系數。在電導率測量模式下按“設置/▲”鍵進行功能模塊選擇，然后選擇“SEL.2”，即當顯示屏顯示“Adjust”、“α”標志時，再按“模式/確認”鍵即可進入溫度補償系數設置模塊，顯示如圖：
用戶可按“設置/▲”或者“貯存/▼”鍵上下調節溫度補償系數至需要的溫度補償系數值為止，設置完畢按“模式/確認”鍵儀器即存貯當前的溫度補償系數，并自動返回測量模式；按“打印/取消”鍵退出設置，返回測量模式。
4.6.3 設置TDS轉換系數
在TDS測量模式下，按“設置/▲”鍵進入功能模塊選擇，當顯示屏顯示“Adjust”、“K”標志時，按“模式/確認”鍵即可進入TDS轉換系數設置模塊，顯示如下：
其中上方將顯示當前的TDS轉換系數值（即實際使用值），圖示為0.50。用戶可按“設置/▲”或者“貯存/▼”鍵上下調節需要的TDS轉換系數為止，設置完畢按“模式/確認”鍵儀器即存貯當前的TDS轉換系數值，并自動返回測量模式；按“打印/取消”鍵退出設置，返回當前測量模式。
4.6.4 標定
4.6.4.1標定電極常數
電導電極出廠時，每支電極都標有電極常數值。用戶若懷疑電極常數不正確，可以用以下步驟進行標定：
根據電極常數，選擇合適的標準溶液(見表1)，配制方法(見表2)，標準溶液與電導率值關系表(見表3)；
a） 將電導電極接入儀器，不接溫度電極，儀器則認為溫度為25.0℃，此時儀器所顯示的電導率值是未經溫度補償?shù)慕^對電導率值；
b） 用蒸餾水清洗電導電極；
c） 將電導電極浸入標準溶液中；
d） 控制溶液溫度恒定為：(25.0±0.1)℃或(20.0±0.1)℃或(18.0±0.1)℃或(15.0±0.1)℃；
e） 打開電源開關，使儀器進入電導率測量模式；
f） 根據所用的電導電極選擇好電極常數的檔次后回到電導率測量模式；例如：電極所標常數為1.020，是常數為1.0檔的電導電極，故電極常
數檔次應設置為2，即1.000檔。
g） 待儀器讀數穩定后，按“設置/▲”鍵進入功能模塊選擇，然后選擇電極常數標定項“SEL.3”（儀器顯示“STD”標志）后按“模式/確認”鍵即可進入電極常數標定模塊,顯示如圖：
i) 此時用戶按“設置/▲”或“貯存/▼”鍵可以調節顯示值，使儀器顯示表3中所對應的數據，然后按“模式/確認”鍵，儀器將自動計算出電極常數值并貯存(具斷電保護功能)，顯示如圖：
標定結束后按“打印/取消”鍵或者“模式/確認”鍵返回到測量模式。如果在調節過程中按“打印/取消”鍵，儀器不作電極常數標定直接返回測量模式。
表1 測定電極常數的KCL標準溶液
電極常數(l/cm) | 0.01 | 0.1 | 1 | 10 |
KCL溶液近似濃度(mol/L) | 0.001 | 0.01 | 0.01或0.1 | 0.1或1 |
表2 標準溶液的組成
近似濃度(mol/L) | 容量濃度KCL(g/L)溶液(20℃空氣中) |
1 | 74.2650 |
0.1 | 7.4365 |
0.01 | 0.7440 |
0.001 | 將100mL 0.01mol/L的溶液稀釋至1升 |
表3 KCL溶液近似濃度及其電導率值關系
近似濃度 溫度 (mol/L) | 15.0℃ | 18.0℃ | 20.0℃ | 25.0℃ | 30.0℃ |
1 | 12120 | 97800 | 101700 | 111310 | 131100 |
0.1 | 10455 | 11163 | 11644 | 12852 | 15353 |
0.01 | 1141.4 | 1220.0 | 1273.7 | 1408.3 | 1687.6 |
0.001 | 118.5 | 126.7 | 132.2 | 146.6 | 176.5 |
4.6.4.2 標定TDS轉換系數
根據被測溶液的性質和及測量范圍，選擇合適的標準溶液。電導率與TDS標準溶液關系表見表4。
a) 按前一節操作，先設置好電導電極常數（或者先標定電導電極常數），設置完畢使儀器進入TDS測量模式；
b) 用蒸餾水清洗電導電極；
c) 將電導電極浸入標準溶液中，控制溶液溫度恒定為：（25.0±0.1)℃；
d) 待儀器讀數穩定后，按“設置/▲”鍵進入功能模塊選擇，然后選擇TDS轉換系數標定項“SEL.2”（儀器顯示“STD”標志）后按“模式/確認”鍵即可進入TDS轉換系數標定模塊。
e) 此時用戶按“設置/▲”或“貯存/▼”鍵調節顯示值，使儀器顯示表4中所對應的數據，然后按“模式/確認”鍵，儀器將自動計算出當前的TDS轉換系數并貯存(具斷電保護功能)，儀器會顯示當前的轉換系數值。標定結束，用戶按“模式/確認”鍵返回到測量模式；如果在標定過程中按“打印/取消”鍵，儀器將放棄標定返回測量模式。
表4 電導率與TDS標準溶液關系表
電導率 μS/cm | TDS標準值 | ||
KCl (mg/L) | NaCl (mg/L) | 442 (mg/L) | |
23 | 11.6 | 10.7 | 14.74 |
84 | 40.38 | 38.04 | 50.5 |
447 | 225.6 | 215.5 | 300 |
1413 | 744.7 | 702.1 | 1000 |
1500 | 757.1 | 737.1 | 1050 |
2070 | 1045 | 1041 | 1500 |
2764 | 1382 | 1414.8 | 2062.7 |
8974 | 5101 | 4487 | 7608 |
12880 | 7447 | 7230 | 11367 |
15000 | 8759 | 8532 | 13455 |
80000 | 52168 | 48384 | 79688 |
1、442表示40％Na2SO4、40％NaHCO3、20％NaCl。
2、表中列出的值為25℃時情況下的值。
4.6.5 查閱存貯數據
對于存貯起來的測量數據，用戶如需查閱，則在測量狀態下，按“設置/▲”鍵進入功能模塊選擇，選擇查閱功能項（顯示屏顯示“VIEW”標志）后按“模式/確認”鍵即可查閱存貯數據。顯示如圖：
其中顯示屏左面顯示查閱狀態，最下方顯示測量模式，左下方顯示當前查閱數據的存貯順序號。如果儀器沒有存貯數據，將顯示“null”字樣，表示沒有存貯數據。
用戶可按“設置/▲”或者“貯存/▼”鍵上下翻轉查閱存貯數據，查閱完畢，按“模式/確認”鍵或者“打印/取消”鍵即可退出查閱，返回測量模式。
如果用戶連接PC機并運行本公司配套數據采集軟件，則PC機上同樣可以看到查閱的數據。
4.6.6 打印單個存貯數據
有時用戶希望只打印某個存貯數據，或者某些存貯數據，這個功能就可以實現。正確設置并連接好打印機后（具體設置請參見打印機說明書），在設置選項里面選擇打印單個存貯數據項（顯示屏顯示“PRINT”標志）并按“模式/確認”鍵即可進入打印單個存貯數據模塊。顯示如圖：
同查閱存貯數據模塊操作一樣，用戶翻到需要打印的數據項時，按“模式/確認”鍵即可打印當前的存貯數據；打印完畢，按“打印/取消”鍵退出打印模塊，返回測量狀態。
4.6.7 刪除單個存貯數據
儀器允許刪除單個存貯數據，在設置選項里面選擇刪除單個存貯數據項（顯示屏顯示“DELETE”標志）并按“模式/確認”鍵即可進入刪除單個存貯數據模塊。顯示如圖：
用戶翻到需要?jiǎng)h除的數據項時，按“模式/確認”鍵，儀器顯示“Sure?”標志提示用戶是否真的需要?jiǎng)h除此數據，再按“模式/確認”鍵即可刪除當前的存貯數據，刪除后此數據無法恢復。按“打印/取消”鍵退出刪除模塊，返回測量狀態。
4.6.8 打印全部存貯數據
如果用戶需要將存貯的所有數據打印出來，在設置選項里面選擇打印全部存貯數據項（顯示屏顯示“PRINT”標志，右下方顯示“ALL”字樣）并按“模式/確認”鍵，儀器顯示“Sure？”標志提示用戶是否全部打印，在按“模式/確認”鍵后即可打印全部存貯數據。打印完畢自動返回測量狀態。
4.6.9 刪除全部存貯數據
如果用戶需要將存貯的所有數據刪除掉，在設置選項里面選擇刪除全部存貯數據項（顯示屏顯示“DELETE”標志，右下方顯示“ALL”字樣）并按“模式/確認”鍵，儀器顯示“Sure？”標志提示用戶是否全部刪除，在按“模式/確認”鍵后即刪除全部的存貯數據，刪除完畢自動返回測量狀態。
4.6.8 設置自動關機時間
為了更好的使用儀器、延長儀器的使用時間，本儀器具有自動關機功能。當用戶在自動關機時間內沒有任何按鍵操作的話，儀器自動關機。在設置選項里面選擇自動關機項（顯示屏右下方顯示“APd”字樣）按“模式/確認”鍵，即可進入自動關機功能模塊，顯示如圖：
儀器顯示“Sure？”標志，并顯示自動關機時間，圖示為10分鐘。
按“設置/▲”或者“貯存/▼”鍵用戶按分鐘調節自動關機時間，儀器允許用戶最多設置30分鐘的自動關機時間，當自動關機時間設置為0時，自動關機功能關閉。按“模式/確認”鍵即存貯當前自動關機時間，返回測量模式。
5 儀器的缺省設置
下面的表格顯示了儀器各項參數的設置范圍和儀器的缺省設置。
項目 調節范圍 缺省值
電極常數 0.01；0.1；1.0；5.0；10.0 1.000
溫補系數 0.000~0.040 0.020
TDS轉換系數 0.40~1.00 0.50
自動關機時間 0～30min 15min
6 儀器的維護與故障排除
6.1 維護
6.1.1 儀器長時間不使用時，應從儀器后面板處取出電池，避免電池漏
液。
6.1.2 電極的連接須可靠，防止腐蝕性氣體侵入。
6.1.3 電極的不正確使用常引起儀器工作不正常。應使電極完全浸入溶液中。電極安裝地點應注意：避免安裝在“死”角，而要安裝在水流循環良好的地方。
6.1.4 對于高純水的測量，須在密閉流動狀態下測量，且水流方向應使水能進入開口處，流速不宜太高。
6.1.5 如儀器處于溢出狀態，則說明所測值已超出儀器的測量范圍，此時用戶應馬上關機，并換用電極常數更大的電極，然后再進行測量。
6.1.6 電導率超過3000μS/cm時，為保證測量精度，最好使用DJS-1C型鉑黑電極進行測量。
6.1.7 儀器長時間不使用時，應將電池取出。
6.1.8 鍍鉑黑的鉑電極不允許干放，必須儲存在蒸餾水中。
6.1.9 電極在使用中鉑片遭受沾污，會影響電導池常數，引起測量誤差，此時須對電極進行清洗。
清洗方法：
①光亮鉑電極可用軟刷機械清洗；
②鍍鉑黑的鉑電極只能用化學清洗方法，遭受有機物沾污可用加溫的洗滌劑清洗，鈣、鎂離子的沉積物可用10％檸檬酸清洗，
③化學法清洗也適用光亮鉑電極。
6.2 故障排除
6.2.1 開機前檢查
開機前, 須檢查電池是否裝好。電極的連接須可靠,防止腐蝕性氣體侵入。
6.2.2 開機后，儀器不工作或顯示屏不亮
應檢查電池接法是否正確，可更換電池使用。
6.2.3 儀器顯示的測量值不正常
可參考6.1檢查。
6.2.4 儀器不能打印數據
應檢查儀器工作是否正常，RS－232打印線是否接好，打印線是否連通，打印機是否工作正常。
6.2.5 儀器不能正常通訊
應檢查儀器工作是否正常，數據采集軟件設置是否正確，RS－232通訊線是否接好，通訊線是否連通。
6.2.6 其它
若上述各種情況排除后, 儀器仍不能正常工作, 則與我廠維修部門聯系。
7 儀器的成套性
7.1 DDBJ―350型便攜式電導率儀 1臺
7.2 DJS―1C型鉑黑電極(防水型) 1支
7.3 T－818－B－6型溫度電極(防水型) 1支
7.3 AA堿性電池 4節
7.4 附件一套，以隨機裝箱單為準
8 附錄
用戶訂貨須知
8.1 儀器出廠時配套電極為DSJ－1C型鉑黑電極(電極常數為1.00)。
8.2 用戶根據電導率的測量范圍，在訂貨時參照本說明書4.2節選用合適的電極。
