一、概述
上海昕瑞WSL-2羅維朋比色計是一種目測色度儀器，它采用國際上通用的羅維朋色標度為標準，能測量各種液體、膠體、固體和粉末狀樣品的色度。
儀器結構簡單、牢固，操作十分方便，很適用于對食油及其它工、農業產品的顏色測量，以達到日常質量控制。
羅維朋顏色單位是一種特殊的單位，經過長時間的使用己被國際所接受，它為使用者提供了一個統一的標準。該系統本身具有非常簡單而又十分完善的數字顏色語言，容易掌握，并可以令人滿意地達到全部顏色計量的目的。
二、規格和參數
1、比色箱外形尺寸：453×334X 120mm
2、附件箱外形尺寸：360×270×100mm
3、測量范圍：紅色0.1～79.9羅維朋單位，黃色0.1～79.9羅維朋單位，藍色0.1～49.9羅維朋單位，中性色0.1～3.9羅維朋單位
4、儀器最小分格值：0.1羅維朋單位
三、組成

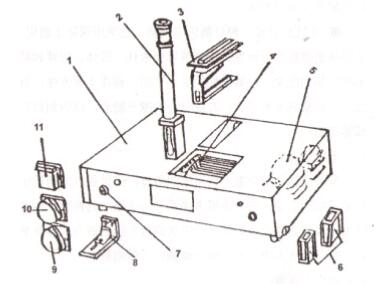

上海昕瑞WSL-2羅維朋比色計主要由比色箱，觀察筒，羅維朋有色玻璃組，兩塊標準白板和一系列不同類型的樣品容器組成。
1、比色箱 2．觀察筒3．透明樣品架 4．有色玻璃架(1塊)5．燈泡(4 只，其中兩只備用)
6、比色皿(6 只，其中10mm2 只，1寸 3 只，5又4分之一寸 1 只)
7．開關 8．固體樣品架(未備)9．標準白板(4 塊，其中兩只備用)
10．粉末樣品盒(1只)11．膠體樣品盒(未備)
1、比色箱
比色箱由一金屬殼體構成，外表面呈銀灰色，內表面噴有均勻的無光白漆，箱內兩只 60 瓦鎢絲燈與樣品視場和參考視場各成45角。由兩塊金屬板隔成的光線漫反箱，用以保證這兩個視場有相同的照明條件。箱體后面板上有上下兩孔 ，分別放置標準白板和被則樣品。
比色箱前部有兩塊金屬導槽片，濾色玻璃片支架可在槽中自由移動，導槽片上有一個可插入觀察筒的插孔。箱蓋有兩顆滾花螺絲和一個后夾條固定，蓋上配有一個可拆卸的比色皿支架，能安置長度小于 150毫米的比色皿。
電源開／關按鈕裝在箱體前面板上，同時控制兩只燈泡。
2、羅維朋色玻璃組
由 84 片紅、黃、藍和中性濾色片組成的羅維朋色玻璃組分別被固定在 11塊標有刻度的框架上，其中紅、黃兩種分為0.1～0.9，1.0～9.0，10.0～70.0，藍色分為 0.1～0.9，1.0～9.0，10.0～40.0，中性色片分為 0.1～0.9，1.0～3.0。
3、觀察系統
在觀察筒內有一光學系統，使光線通過 90。轉折并把視場分為兩部分，一半觀察樣品， 另一半觀察玻璃，使操作者能選擇正確的色玻璃組合與樣品顏色相配。
觀察筒內還有一塊藍色校正濾色片，它使操作者在符合標準的羅維朋觀察條件下工作。
四、操作方法
1、安裝
從附件箱中取出觀察筒插入孔內，將一塊白色標準板掛在儀器背后的上面一個孔上(若測透明樣品，則將兩塊白板都掛上)，接通電源(220V)，并按開關檢查燈泡性能，安裝就緒，即可預備樣品，開始測量。
2、樣品預備
樣品可分為透明體和不透明體，在測量中分別用透射光、和反射光。標準白板和樣品的正確放置，對于測量結果的重復性是十分重要的。
（1）不透明樣品
測不透明物休的顏色，如墨汁、布料、粉末、膠狀物，塑料等，可分別先用適當?shù)臉悠啡萜鳎缒z狀物盒(矩形盒)，粉末盒(配有螺旋壓蓋)或固體樣品架，裝好后，將樣品盒掛在儀器背后的下面孔上，即可通過反射光來實現比色目的。
（2）透明液體
將透明液體注入比色皿中，放在可拆樣品架的前端，并用尼龍小滑塊固定之，即可開始測量。測透明液體時，其顏色的深度與所用比色皿的長度尺寸有關。因此在記錄比色結果時，必須同時記錄所用比色皿長度尺寸。但應特別注意的是：樣品顏色深度與其厚度并不一定成比例關系，如：用20毫米比色皿測出的結果的二分之一代替10毫米比色皿所測的結果，是完全錯誤的。把液體稀釋一倍就認為液體的顏色深度可取一半，也是不對的。在沒有具體標準的情況下，選用比色皿規格時應注意盡量使樣品顏色不超過20羅維朋單位，因為在3到10羅維朋單位之間顏色分辨率最好，超過此值，分辨率就逐漸下降。
3、比色方法
首先，操作者的座位，高度要適當，以便直接在觀察筒上觀察。座位應避免面向窗口或使較強光線進入眼睛，最好面向白色或中性色的無窗墻壁。觀察時，眼睛凝視時間不宜過長，因為眼睛隨著疲勞分辨能力將會下降，寧可分步觀察，而不要長時間地連續觀察。
觀察視場中，左半部顯示樣品顏色，右半部顏色通過移動有色玻璃來調節。
測量時，左手按下前面板上的按扭，右手分別調節紅、黃、藍玻璃，直至左右二部分顏色完全一致，說明被測樣品顏色等于儀器標定的顏色。測量結果從金屬導槽片上的讀數孔中讀得，把每一種原色的數字分別加在一起，記在記錄冊上。
當一種或二種原色的有色玻璃調節到最接近樣品的顏色，但暗于樣品時，可以利用中性濾色片減弱樣品的亮度。其數字儀作為亮度數據單獨記錄下來，而不能用任何方法與顏色玻璃值結合。這里必須注意：當三種原色的玻璃都被用于比色時，中性濾色片就不能再用上去了，只能采取減少有色玻璃的方法來使顏色達到匹配。
4、顏色命名
目前用三原色記錄某一顏色的方法較為普遍。但有些部門為了更加方便或某種特殊需要，把光譜帶分為六個主要成分，用這六種顏色能描述任何一種顏色，下面介紹這種分法的顏色命名：
紅、橙——紅與黃的結合，如果黃占多數，即為黃橙色，反之則為紅橙色；
黃、綠——黃與藍的結合，若黃占多數，即為黃綠色，反之，則為藍綠色；
藍、紫一紅與藍的結合，若紅占多數，為紅紫色，反之，則為藍紫色。
以上各種顏色名詞都可分為“暗”和“亮”，當三種原色都被用于比色時，該樣品稱為“暗”，其中最弱的一種原色值不稱作“暗度”，當測量中必須使用中性濾色片時，樣品稱為“亮”。中性濾色片值作為“亮度”記錄下來。
例：在某次比色中測得：紅10.0；黃7.0；藍3.0，三種原色都用上了，其中最低的數值一藍3.0一即為“暗度”(紅 3.0，黃 3.0，藍 3.0)余下紅7.0，黃4.0，紅和黃等量結合為橙色即有橙 4.0， 紅 3.0，所以該樣品稱為“暗紅橙色”。
五、保養
1、更換燈泡
儀器的燈泡在累計使用時間約100小時時，必須更換，以保證最佳的色溫狀態。但要注意：兩只燈泡必須同時更換。
2、保持清潔
濾色片及其容易臟的光學元件(如比色皿等)必須定期清洗，比色箱內壁白色涂料也應盡量避免被污染，以保證儀器的精度及重復性。
六、儀器的成套
比色箱1只，附件箱1只，合格證1份，說明書1份。
